مقدمه :

        از آنجائیکه هشدارهای ذکر شده در این دفترچه راهنما، اطلاعات مهمی را جهت نصب، راه اندازی و تعمیر و نگهداری صحیح و مناسب دستگاه به مصرف کننده می دهد باید به دقت مطالعه شود .

• این دفترچه جزء جدایی ناپذیر محصول محسوب می شود و مصرف کننده باید بدقت از آن نگهداری کند .
• نصب و سرویس دستگاه باید توسط افراد واجد شرایط و متخصصین مجاز، مطابق با قوانین و مقررات حاکم و دستورالعمل های شرکت سازنده انجام پذیرد.
• نصب غیر اصولی و سرویس نادرست دستگاه می تواند سبب خسارات جانی و مالی شود. از این رو شرکت هیچگونه مسئولیتی در قبال خسارات ناشی از اشتباهات در نصب و یا عدم رعایت اصولی نکات قید شده در این دفترچه را برعهده نخواهد داشت.
• داشتن دودکش مناسب واستاندارد مطابق با مقررات ملی ساختمان الزامی است.

عواملی که باعث می­شود دستگاه از گارانتي خارج ­شود

• عدم وجود دودكش مجزا و مناسب، طبق شرايط مندرج در اين دفترچه.
• نصب، تعمیر و یا هرگونه دستکاری دستگاه یا تغییر سیستم دودکش توسط افراد غیر مجاز.
• استفاده از لوازم و اتصالات غیر استاندارد.
• گرفتگی مسیر آب مصرفی پکیج یا مبدل در اثر کثیف بودن لوله ها و رسوبات موجود در آب. ( عدم شستشوي كامل مسير لوله­كشي قبل از نصب )
• مسدود كردن شير اطمينان با درپوش و یا هرگونه تغییر شرایط استاندارد دستگاه.
• صدمات ناشی از حمل و نقل، آتش سوزی، رعد و برق، حوادث طبیعی، استفاده از شیلنگها و اتصالات غیر استاندارد، نوسان برق، عدم نصب فیلتر آب، گاز و محافظ برق، استفاده از گازمایع،آسیب دیدن شیر گاز بدلیل کثیف بودن لوله های گاز و یا استفاده از گاز با فشار بالاتر از 25 میلی بار(فشار غیر استاندارد) ،  بدون آب ماندن پکیج، یخ زدگی، عوامل خارجی نظیر خورندگی و سختی بالای آب، نصب در محیط نامناسب و یا عمل نکردن به مفاد ذکر شده در این دفترچه.
• روشن ماندن پمپ در حالت گريپاژ و عدم رفع سریع گریپاژ.
• عدم اطلاع رساني سريع به شركت در هنگام بروز هرگونه اشکال فنی در دستگاه و استفاده از افراد غیر متخصص و تکنسین غیر مجاز.
• عدم ارائه کارت گارانتی معتبر ممهور به مهر نصاب و فروشنده مجاز و یا عدم ارائه فاکتور معتبر خرید
• در صورت رعایت نکردن هرکدام از موارد فوق، مسئولیت هرگونه خسارت و خطرات مالی و جانی بوجود آمده بر عهده نصاب و یا استفاده کننده می باشد.

فهرست

1-    دستورالعملهایاستفادهازدستگاه

1-1 معرفی دستگاه...............................................................................................3

2-1 صفحه کنترل ............................. ...................................................................3

3- 1تنظیمات صفحه کنترل و روشن/خاموش کردن دستگاه ............................................4

4-1 راهنمای تبدیل نوع سوخت  ................................ .............................................4

2-    نصب

1-2 نکات کلی نصب  ................................ ...........................................................5

2-2 سیستم ضد یخ زدگی ................................ ....................................................6

    3- 2 دودکش ................................ ................................ ...................................6

3-    تعمیر و نگهداری

1-3 نکات تعمیر و نگهداری................................ ....................................................8

2-3 کنترل دوره ای................................ ................................ .............................9

3-3 عیب یابی ................................ ...................................................................10

4-    مشخصات و اطلاعات فنی

1- 4 نمودارمشخصه پمپ.................................... .................................................12

2-4 جدول مشخصات فنی دستگاه ................................. ........................................12

1-     دستورالعمل هایاستفادهازدستگاه

1-1         معرفیدستگاه

مشتری گرامی

از حسن سلیقه شما در انتخاب پکیج شوفاژ دیواری آلزان صمیمانه متشکریم.این دستگاه یکی از محصولات با کیفیت و بادوام آلزان که آمیزه ای از هنر و تکنولوژی روز دنیا می باشد و امیدورایم بتوانیم رضایت هرچه بیشتر شما را با محصولات خوب و خدمات پس از فروش شایسته، جلب نمائیم.

پکیج های شوفاژ دیواری آلزان، پکیج هایی با راندمان بالا جهت تامین آبگرم مصرفی بهداشتی و گرمایشی می باشد.

این دستگاه مجهز به یک مشعل با محفظه احتراق بسته، مبدل حرارتی ، به همراه سیستم اشتعال الکترونیکی و یک برد الکترونیکی مجهز به میکروپروسسور که کنترل دستگاه را به عهده دارد، می باشد.

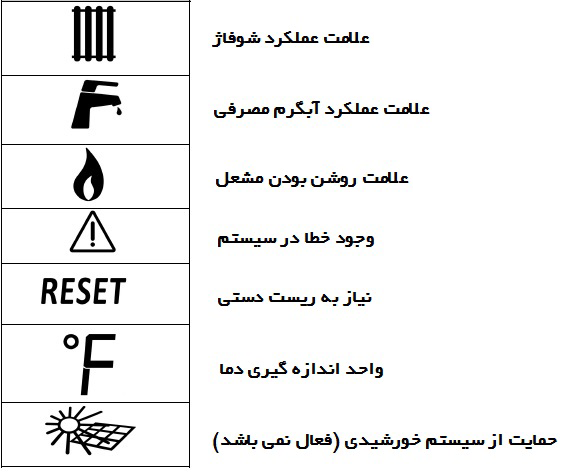

2-1     صفحه کنترل

1- افزایش دمای آبگرم مصرفی

2- کاهش دمای آبگرم مصرفی

3-روشن/خاموش و حالت زمستانه/تابستانه

4-راه اندازی مجدد یا ریست

5-کاهش دمای شوفاژ

6-افزایش دمای شوفاژ

3-1   تنظیمات صفحه کنترل و روشن/خاموش کردن دستگاه

روشن و خاموش کردن دستگاه و انتخاب حالت دستگاه:

1. برای روشن شدن دستگاه کلید 3 را فشار دهید.

با فشردن مجدد کلید 3 می توانید یکی از حالتهای زیر را انتخاب نمائید.

• تابستانی ( فقط آبگرم مصرفی )
• زمستانی ( آبگرم مصرفی و گرمایش )
• فقط زمستانی ( فقط گرمایش )
• خاموش

1. دمای موردنیاز آبگرم مصرفی را می توانید با فشردن دکمه های 1 و 2 تنظیم نمایید.
2. دمای مورد نیاز شوفاژ را می توانید با فشردن دکمه های 5 و 6 تنظیم نمایید .

4-1  راهنمای تبدیل نوع سوخت :

پکیج های شوفاژ دیواری آلزان می توانند با گاز طبیعی و یا گاز مایع که توسط کارخانه سازنده به صورت پیش فرض برای گاز طبیعی تنظیم شده است عمل نمایند.

جهت تغییر نوع سوخت مراحل زیر را به ترتیب و با دقت انجام دهید:

1-نازلهای مشعل اصلی را مطابق اطلاعات ذیل و با توجه به نوع گاز مورد استفاده تعویض نمایید.

گاز شهری ( 1.3mm) – گاز مایع (0.8mm)

جهت انتخاب نوع سوخت مصرفی پارامترهای دستگاه را اصلاح نمائید:

v       دکمه RESET و کاهش دمای شوفاژ را به مدت 3 ثانیه نگه دارید تا وارد منوی تنظیمات دستگاه شوید.

v       در حالی که بر روی نمایشگر P00 نشان داده می شود دکمه تغییر فصل را فشار دهید تا وارد زیر منوی P00 شوید.

v       با استفاده از دکمه کاهش یا افزایش دمای شوفاژ، مقدار را برای گاز شهری 0 و برای گاز مایع 1 قرار دهید.

v       با فشردن کلید تغییر فصل تنظیمات را ذخیره نمایید.

  هشدار : از هرگونه تغییر در سایر تنظیمات جدا خودداری فرمائید.

توجه : در صورتی که دستگاه جهت استفاده با گاز مایع تنظیم گردد مشمول گارانتی نخواهد بود.

2-           نصب

1-2       نکات کلی نصب

• ديوار محل نصب پكيج بايد مستحكم و از مصالح ساختماني مناسبي ساخته ­شده­ باشد.
• فاصله پكيج ديواري از ديوار مقابل نبايد كمتر از 1 متر باشد. حداقل فاصله از ديوار يا كابينت مجاور، 15 سانتيمتر و از كف، 100 سانتيمتر باشد.
• قبل از راه اندازی، لوله کشی شوفاژ باید شستشو و کاملا تمیز و عاری از هرگونه ذرات خارجی باشد. در غیر این صورت ذرات خارجی داخل پمپ شده و باعث گریپاژ و احتمالا سوختن پمپ سیرکولاتور می­شود که شامل گارانتی نمی باشد.
• شیرگاز دستگاه در کارخانه با توجه به فشار منطقه تنظیم شده و هرگونه افزایش و یا کاهش فشارگاز می بایست توسط تکنسین مجاز و متخصص صورت گیرد، درغیر اینصورت هرگونه دستکاری شیرگاز و یا تغییر فشارگاز اکیدا ممنوع و باعث تغییر شرایط استاندارد عملکرد پکیج و خطرات جدی برای استفاده کنندگان خواهدداشت.
• جهت سهولت در نصب، راه­اندازي و تغييرات احتمالي بهتر است قبل از کلیه لوله­هاي متصل به دستگاه شير­فلكه نصب گردد. شیر فلکه آب سرد ورودی تنظیم گردد تا دبی آن از ظرفیت پکیج بیشتر نباشد.بطوریکه اگر بیشتر و یا کمتر باشد آب ، سرد و گرم می شود.
• خروجی شیر اطمینان باید به محل مناسب متصل باشد تا در صورت افزایش احتمالی فشار مدار شوفاژ و سرریز شدن آب از پخش شدن آب در محیط جلوگیری گردد.در غیر اینصورت، چنانچه باز شدن شیر اطمینان باعث بروز خسارت به وسایل دیگر و آب گرفتگی شود، شرکت هیچگونه مسئولیتی را در قبال خسارات ناشی از آن بر عهده نخواهد داشت.
• در مسير ورودي گاز حتما فيلتر گاز مناسب و استاندارد نصب گردد.
• برای جلوگیری از آسیب به برد و قطعات الکترونیک دستگاه، حتما از محافظ الکترونیکی برق استاندارد و  مورد تایید شرکت  استفاده شود.
• قطر لوله­ها و شیلنگ­های رفت و برگشت شوفاژ، "4/3 و لوله­های آب مصرفی"2/1 می­باشد و می­بایست از لوله­ها و شیلنگ­های با قطر داخلی استاندارد استفاده گردد.
• پكيج بايد با پيچ­ها و بست­هاي داخل دستگاه روي ديوار نصب شود و لوله­هاي رفت و برگشت شوفاژ، سرد و گرم مصرفي و همچنين لوله گاز را با لوله­هاي خرطومي استيل يا شیلنگ­هاي مرغوب استاندارد به دستگاه نصب كرده و از نظر نشت يابي كنترل كامل كرده و بايد دستگاه قبل از راه­اندازي آچاركشي كامل و کنترل شود.
• نصب فیلتر گاز، محافظ برق و رسوبگیر الزامی است.
• عدم رعایت هرکدام از موارد فوق می تواند موجب بروز ایراد در دستگاه شده و شامل گارانتی نمی باشد.

توجه :

استفادهازلولههاوشلنگهایغیراستانداردویاباقطرداخلیکماکیداممنوعمیباشد. اینامرباعثفشارآمدنبهپمپدستگاهوایجادخسارتهایفراوانمیشودکهدراینصورتگارانتیازبینخواهدرفت .

قطر داخلی شلنگها، لوله ها و شیرهای 2/1 اینچ جهت آب مصرفی حداقل 12 میلیمتر و قطر داخلی شلنگها، لوله ها و شیرهای 4/3 اینچ جهت آب مدار شوفاژ حداقل 16 میلیمتر می بایست باشد .

• در مناطقی که درصد املاح آب زیاد است، حتما جهت جلوگیری از رسوب گرفتگی از رسوب­گیر پلی­فسفات یا مغناطیسی استاندارد در مسیر آب ورودی استفاده شود.

توجه : لازم بذکر است رسوب گرفتن مبدل دستگاه جزء گارانتی محصوب نمیشود، لذا استفاده از سختی گیرهای استاندارد اکیدا توصیه می شود.در صورت رسوب گرفتن مبدل پکیج می بایست قبل از بسته شدن کامل مسیر نسبت به رسوب زدایی در اسرع وقت اقدام گردد .

هرگز شیرهای فلکه رفت و برگشت شوفاژ در زیر پکیج را نبندید.

2-2   سیستم ضد یخ زدگی :

پکیج های آلزان مجهز به سیستم ضد یخ زدگی می باشند.هنگامیکه دستگاه به برق و گاز متصل است در صورتیکه دمای آب مدار شوفاژ به  5  درجه سانتیگراد برسد، سیستم ضدیخ زدگی فعال خواهد شد. در صورتی که برق و گاز دستگاه وصل نباشد این سیستم قادر به عمل کردن نخواهد بود .

3-2  دودکش

وسيله­اي است كه جهت تخليه گاز­هاي حاصل ازاحتراق ازآن بطور مجزا استفاده مي­شود.

اگردودكش مناسب نباشد يا قطرلوله آن كم باشد و يا درمسير آن نشتی و یا گرفتگي وجود داشته باشد و یا دارای مسیر طولانی افقی و یا شیب منفی باشد، گاز­هاي حاصل ازاحتراق نمي­توانند به خوبي از دودكش عبور­كنند و درنتيجه دود به پكيج و یا محیط ساختمان باز مي­گردد و اثرات منفي و خطرات زیر را به همراه خواهد داشت .

دود­هاي سمي حاصل از احتراق به محلي كه پكيج درآن قراردارد وارد شده كه بسيارخطرناك بوده وباعث ضعف، گيجي، خفگي  و مرگ خاموش خواهد شد.

3-   عدم مكش كافي دودكش یا گرفتگی لوله باعث بالا رفتن حرارت بدنه وقسمت­هاي داخلي پكيج مي­شود كه اين مساله منجربه خراب شدن سريع دستگاه و قطعات آن خواهد شد مخصوصا آسيب شديدي به مجموعه برد الکترونیکی واردمي­سازد. که شامل گارانتی نمی باشد.

شرايط مناسب دودكش

شرکت صنایع گرمایشی آلزان اکیدا توصیه به استفاده از دودکش های دو جداره استاندارد می کند. دودکش های دو جداره اکسیژن لازم جهت احتراق کامل را از فضای بیرون ساختمان به داخل کشیده و از جدار دیگر گازهای حاصل از احتراق را خارج می نماید. این امر باعث می شود که اکسیژن فضای داخل خانه مصرف نشده و راندمان پکیج نیز بالاتر رود. در صورت عدم استفاده از دودکش دوجداره، دستگاه از گارانتی خارج شده و راندمان، قدرت و سایر مشخصات دستگاه نیز تغییر خواهد کرد.

• کیت دودکش دوجداره افقی با قطر { 60 mm x 100 mm }

حداکثر طول مجازبصورت افقی  با احتساب یک زانویی 90 درجه

برابر با 1 متر می باشد.

• کیت دودکش دوجداره عمودی با قطر { 60 mm x 100 mm }
• حداکثر طول مجاز بصورت عمودی مستقیم  برابر با  4 متر می باشد.

• در صورت عدم امکان استفاده از دودکش دو جداره حتما می بایست با متخصصین شرکت در خصوص نحوه نصب دودکش تک جداره و لوله جداگانه جهت تامین هوای ورودی مشورت شود تا خطری ایجاد نشود.

1 ) دریچه خروج دود

2 ) دریچه ورود هوا

• استفاده از دودکش های غیر مرغوب و غیر استاندارد یا روشهای غیر تخصصی در خروج دود و ورود هوا به دستگاه اکیدا ممنوع می باشد و ممکن است باعث خطرات جدی جانی و مالی شود.
• جهت جلوگيري ازتشكيل قطرات و همچنين سردشدن دود كه باعث كندشدن خروج دود ويا توقف آن مي­شود، جدارخارجي دودكش را عايق بندي نمائيد.
• دودكش بايد ثابت و محكم باشد ودربرابر باد، بخارآب وعوامل مكانيكي ديگرمقاوم باشد.
• دودكش ازنظرتميزبودن وگرفتگي مسيربايد هميشه كنترل شود.
• به طوركلي مسيرمستقيم و عمودي بهترين روش براي تخليه محصولات احتراق مي­باشد و دودكش نبايد درمسيرخود حالت افقي داشته باشد. ولي درمواردي كه مشكلات اجرايي وجودداشته باشدونيازبه تغيير جهت مسير دود باشد،بهتراست اززانويي  45 درجه و حداقل پس از 30 سانتيمترلوله عمودي(خروجي ازپكيج)، انجام گيرد. وقسمت افقي دارايكمترين طول ممكن باشد.

3-   تعمیر و نگهداری

*عملیات این بخش می بایست توسط متخصصین مجاز شرکت انجام پذیرد.

1-3   نکات تعمیر و نگهداری

به منظور راه اندازی دستگاه موارد ذیل را به دقت بررسی نمایید:

• شیرهای آب بین پکیج و توزیع کننده های حرارت ( رادیاتور، فن کویل و... ) باز باشد .
• دستگاه به طور کامل آبگیری شده باشد و فشار آن بر روی 1 بار تنظیم شده باشد .
• هیچ نشتی آب یا گاز در سیستم لوله کشی گرمایش مرکزی و یا پکیج وجود نداشته باشد .
• اتصالات الکتریکی بطور صحیح نصب شده باشد.
• هیچ ماده قابل اشتعال در نزدیکی پکیج وجود نداشته باشد.
• دودکش مسدود نباشد و مکش کافی داشته باشد .
• فشار شارژ منبع انبساط مناسب باشد ( حدود 1 بار)
• فشار گاز به اندازه مورد نیاز باشد .
• کلیه لوله های شوفاژ می بایست عاری از هرگونه ذرات خارجی و آشغال باشند.
• فیلتر آب، فیلتر گاز و محافظ الکترونیکی نصب شده باشد.

توجه :

در لحظه راه­اندازي اوليه پكيج يا در هنگاميكه به مدت طولاني پمپ خاموش بوده، بعلت ناخالصی و مواد موجود در آب ممكن است محور پمپ گيريپاژ وحركت آن متوقف شود. بنابراين لازم است بوسیله پيچ گوشتي محور پمپ را چنددور به حركت درآوريم. اين كار باعث مي­شود تا محور پمپ خلاص شود و براحتي به گردش درآيد.



2-3    کنترل دوره ای

موارد زیر برای کنترل عملکرد پکیج بررسی می شود:

سیستم های ایمنی و کنترل باید بصورت صحیح عمل نماید(شیر گاز، سنسورها، فشار سنج آب، کلید حداقل فشار آب و...)

قسمتهای مربوط به خروجی دود می بایست کنترل شود .

مشعل اصلی و مبدل حرارتی باید تمیز و عاری از هرگونه رسوبات باشند. تمیزکاری باید با یک برس نرم و یا هوای فشرده انجام گردد و از هرگونه مواد شیمیایی و یا برس فلزی استفاده نشود.

الکترود جرقه زن می بایست عاری از هرگونه رسوب بوده و می بایست در جای مخصوص خود قرار گرفته باشد .

مدار گاز و آب باید از وجود هوا تخلیه شده و در آن هیچگونه نشتی وجود نداشته باشد.

فشار آب مدار گرمایش(زمانی که سرد است) می بایست حدود یک بار باشد در غیر اینصورت می بایست فشار را با باز کردن شیر پرکن به یک بار برسانید .

پمپ گردش آب شوفاژ نباید مسدود شده باشد.

3-3    عیب یابی

پکیج شوفاژ دیواری آلزان مجهز به سیستم عیب یاب پیشرفته و هوشمند می باشد که در صورت بروز ایراد احتمالی، کد مربوطه بر روی صفحه نمایشگر ظاهر می گردد.

توجه :  برخی از خرابی ها سبب خاموش شدن دستگاه می شود، در اینصورت باید برای عملکرد مجدد دستگاه دکمه RESET را فشار دهید. اگر دستگاه روشن نشد لازم است که برای رفع ایراد دستگاه اقدام شود.

در مورد سایر خرابی ها به محض برطرف شدن عیب، پکیج بصورت خودکار عملکرد را از سر می گیرد.

علامت * نشان دهنده خطاهایی است که نیاز به ریست دستی دارد.

نکته : جهت رفع خطای E22 می بایست دستگاه را خاموش، از برق جدا و سپس راه اندازی کرد.

4-              مشخصات و اطلاعات فنی

1-3  نمودار مشخصه پمپ

در شکل زیر نمودار مشخصه پمپ

]افت فشار بر حسب دبی[ نمایش داده شده است

2-4   جدول مشخصات فنی دستگاه



روشن كردن دستگاه

قبل از روشن نمودن دستگاه رعايت نكات زير الزامي است:
•    پكيج بايد داراي دودكش مناسب باشد. وجود دودكش مناسب ايمني و كار صحيح دستگاه را تضمين مي نمايد. براي مشاهده شرايط مناسب دودكش- كه خيلي مهم است.
هشدار : بدون دودکش مناسب هیچ پکیجی نباید نصب و یا راه اندازی شود.

•    پرآب بودن دستگاه (پكيج، لوله كشي ها و رادياتور ها):
جهت پرآب نمودن دستگاه، شير پركن را باز كرده و زمانيكه مانومتر فشار دستگاه را روي عدد 1 نشان داد، آن را مي بنديم. سپس رادياتور ها را هواگيري كرده و با پايين آمدن درجه به زير عدد1، دوباره شير پركن را بازكرده و با رسيدن فشار به 1، آنرا مي بنديم. (توجه داشته باشيد كه شير پركن هميشه بايد بسته باشد.)
منبع پکیج همواره می بایست پر از آب باشد و درصورت بدون آب ماندن منبع پکیج به سرعت آسیب خواهد دید. بنابراین توجه شود که فشار آب مانومتر بین درجه 1 و 5/1 باشد. در صورتیکه فشار آب کم شود می بایست دلیل کم شدن آب مشخص و با باز کردن شیر پرکن فشار آب را روی 1 آورده و سپس شیر پرکن را ببندیم.

روشن کردن مدلهای زمینی و دیواری مخزنی تا ظرفیت 45 هزار

دو شاخه برق پكيج را به پريز موجود در مجاورت دستگاه وصل نماييد بطوریکه فاز دستگاه به فاز پریز متصل شود. شير گاز را باز نماييد و كليد برق اصلي تابلو را روشن نمایید. براي روشن كردن شمعك، شستي استوانه­اي مشكي را به داخل فشار داده تا علامت جرقهواقع بر روي آن مقابل علامت شیار در روي بدنه شير قرارگيرد و دكمه را داخل نگه داشته تا گاز شمعك جريان پيدا كند و با فشار دادن كليد جرقه زن، جرقه زده مي شود تا شمعك روشن شود. بعد از مدت 30 تا 60 ثانيه شستي استوانه­اي مشكي را رها نماييد و در صورت خاموش شدن، اين عمل را دوباره تكرار نماييد تا شمعك روشن وشعله آن دائم باقي بماند. (شكل1)

براي روشن كردن مشعل، شستي استوانه­اي مشكي را به داخل فشار دهيد و در خلاف عقربه­هاي ساعت بچرخانيد تا علامت  شعلهواقع بر روي كليد مقابل علامت شیار واقع در بدنه شير قرار گيرد تا مشعل روشن شود. (شكل 2)

تنظيم فشار گاز شمعك:  براي كم كردن فشار گاز شمعك پيچ ( V ) را در جهت عقربه ساعت بچرخانيد. براي زياد كردن فشار گاز و ازدياد شعله شمعك پيچ ( V ) را در جهت عكس عقربه ساعت بپيچانيد. (شكل 3)



روشن کردن پکیج های زمینی گازی و گازوئیلی مدل SGM100,SGM50,SGM70

هنگامیکه از مشعل های گازی بدون صدای آلزان برای این دستگاه ها استفاده می شود، بمنظور روشن کردن پکیج ابتدا می بایست سیم های فاز و نول مشعل را به فاز آکوستات و نول، متصل نمود و سپس شمعک و مشعل را همانند آنچه در بخش 1- 2- 3 توضیح داده شد، روشن نمود.

برای نصب مشعل های گازوئیلی و یا مشعل های فن دار گازی کافیست سیم های فاز آکوستات و نول را به فاز و نول مشعل متصل نمود.

براي خاموش كردن كافيست شستي استوانه اي مشكي را بچرخانيد تا علامت دايره مشکی مقابل علامت واقع در بدنه شير قرار گيرد. كليد برق اصلي تابلو را در حالت خاموش قرار داده و دوشاخه برق پكيج را از پريز جدا كنيد و شير گاز را ببنديد.



دفترچه آموزشی و عیب یابی پکیجهای آلزان - مدلهای مخزنی

معرفي دستگاه و مزاياي استفاده از آن
پكيجهاي گازي آلزان نوع ديواري و زميني آن، يك موتورخانه كامل بوده و به علت كوچك بودن ابعاد روي ديوار آشپزخانه يا هر جاي مناسب آپارتمان قابل نصب مي باشد و مي توانند آب گرم بهداشتي و آب گرم سيستم گرمايشي را تامين كنند. كليه پكيجهاي آلزان مجهز به پمپ سيركولاتور- مشعل- منبع انبساط بسته- تابلوي فرمان- شير اطمينان- هواگيراتوماتيك و كليه اتصالات و شيرآلات و كنترلهاي مورد احتياج براي حفاظت دستگاه ميباشد.



  مزايا و امتيازات پكيج هاي گازي ديواري و زميني آلزان

1.    راندمان حرارتي بالا به علت به كار گرفتن 15 كيلوگرم مس در فضاي احتراق، لوله هاي هدايت دود، مدار توليد آب گرم و بالا بودن سطح حرارتي (درحاليكه در ساير پكيج ها حداكثر 4 كيلوگرم مس براي مبدل حرارتي به كار گرفته شده است.)
2.    توليد آب گرم بهداشتي بيشتر.
3.    كاركرد و توليد آب گرم بهداشتي با كمترين فشار آب.
4.    كاربري آسان و كمترين هزينه تعمير و نگهداري.
5.    در تابستان احتياج به كاركرد پمپ نمي باشد.
6.    امكان استفاده از پمپ برگشت آب گرم.
7.    استفاده از قطعات اروپايي در ساخت پكيج (پمپ GRUNDFOS يا DAB ايتاليا، شيركنترل گاز SIT ايتاليا، ترمومتر مانومتر، هواگير اتوماتيك، شير اطمينان و ترموكوپل و ساير كنترولر ها ساخت ايتاليا مي باشد).
8.    داشتن ذخيره حرارتی آب بهداشتی براي خروج از حمام در هنگام قطع برق.
9.    بدلیل داشتن رسوب گير الكترونيك و عدم برخورد مستقیم شعله به کوئل آب مصرفی، از رسوب بسياري از املاح در داخل كوئل مصرفي جلوگيري مي نمايد. ساختمان کلی و طراحی مارپیچی کوئل نیز مقاومت زیادی در برابر رسوب آب ایجاد می کند.
10.    استفاده از تكنولوژي كشور فرانسه در طراحي و ساخت.
11.    گارانتي به مدت 1 سال.
12.    خدمات پس از فروش به مدت 10 سال.

 نصب، راه اندازي و بهره برداري از دستگاه

•    ديوار محل نصب پكيج ديواري بايد مستحكم و از مصالح ساختماني مناسبي ساخته شده -باشد.
•    فاصله پكيج ديواري از ديوار مقابل نبايد كمتر از 1متر باشد. حداقل فاصله از ديوار يا كابينت مجاور، 15 سانتيمتر و از كف، 100 سانتيمتر باشد.
•    براي پكيج هاي زميني، محل نصب بايد تراز و بدون رطوبت باشد. حداقل فاصله از دیوارهای مجاور 15 سانتیمتر باشد.
•    داشتن دودکش مناسب با مکش کافی الزامی است.
•    قبل از راه اندازی، لوله کشی شوفاژ باید شستشو و کاملا تمیز و عاری از هرگونه ذرات خارجی باشد. در غیر این صورت ذرات خارجی داخل پکیج شده و باعث گریپاژ و احتمالا سوختن پمپ سیرکولاتور می شود.
•    لوله هاي رفت و برگشت رادياتور مي بايست مشخص شود.
•    جهت سهولت در نصب، راه اندازي و تغييرات احتمالي بهتر است قبل از کلیه لوله هاي متصل به دستگاه شير فلكه نصب گردد. شیر فلکه آب سرد ورودی تنظیم گردد تا دبی آن از ظرفیت پکیج بیشتر نباشد.
•    خروجي شير اطمينان را توسط شیلنگ به خارج از دستگاه هدايت كنيد.
•    در مسير ورودي گاز فيلتر مناسب نصب گردد.
•    در مناطقی که درصد املاح آب خیلی زیاد است علاوه بر رسوب گیر الکترونیک داخل دستگاه، از رسوب گیر پلی فسفات در مسیر آب سرد ورودی استفاده شود.
•    قطر لوله ها و شیلنگ های رفت و برگشت شوفاژ، "4/3 و لوله های آب مصرفی"2/1 می باشد و می بایست از لوله ها و شیلنگ های با قطر داخلی استاندارد استفاده گردد.
•    پكيج بايد با پيچ ها و بست هاي داخل دستگاه روي ديوار نصب شود و لوله هاي رفت و برگشت شوفاژ، سرد و گرم مصرفي و همچنين لوله گاز را با لوله هاي خرطومي استيل يا شیلنگ هاي مرغوب اسپانيايي (اصلي) به دستگاه نصب كرده و از نظر نشت يابي كنترل كامل كرده و بايد دستگاه قبل از راه اندازي آچاركشي كامل شود.
در پكيج هاي آلزان هنگامي كه آب مخزن سرد است و در شروع راه اندازي به علت راندمان بسيار بالاي دستگاه، بخار آب توليد شده حاصل از احتراق پس از تبادل حرارتي با محيط سرد، تقطير شده و بصورت قطره قطره از پكيج به زمين مي ريزد بطوریکه بعد از گرم شدن آب داخل مخزن اين ريزش آب قطع مي شود. و این ریزش آب از مخزن در شروع راه اندازی اولیه طبیعی است.

روشن كردن دستگاه

قبل از روشن نمودن دستگاه رعايت نكات زير الزامي است:
•    پكيج بايد داراي دودكش مناسب باشد. وجود دودكش مناسب ايمني و كار صحيح دستگاه را تضمين مي نمايد. براي مشاهده شرايط مناسب دودكش- كه خيلي مهم است.
هشدار : بدون دودکش مناسب هیچ پکیجی نباید نصب و یا راه اندازی شود.

•    پرآب بودن دستگاه (پكيج، لوله كشي ها و رادياتور ها):
جهت پرآب نمودن دستگاه، شير پركن را باز كرده و زمانيكه مانومتر فشار دستگاه را روي عدد 1 نشان داد، آن را مي بنديم. سپس رادياتور ها را هواگيري كرده و با پايين آمدن درجه به زير عدد1، دوباره شير پركن را بازكرده و با رسيدن فشار به 1، آنرا مي بنديم. (توجه داشته باشيد كه شير پركن هميشه بايد بسته باشد.)
منبع پکیج همواره می بایست پر از آب باشد و درصورت بدون آب ماندن منبع پکیج به سرعت آسیب خواهد دید. بنابراین توجه شود که فشار آب مانومتر بین درجه 1 و 5/1 باشد. در صورتیکه فشار آب کم شود می بایست دلیل کم شدن آب مشخص و با باز کردن شیر پرکن فشار آب را روی 1 آورده و سپس شیر پرکن را ببندیم.

روشن کردن مدلهای زمینی و دیواری مخزنی تا ظرفیت 45 هزار

دو شاخه برق پكيج را به پريز موجود در مجاورت دستگاه وصل نماييد بطوریکه فاز دستگاه به فاز پریز متصل شود. شير گاز را باز نماييد و كليد برق اصلي تابلو را روشن نمایید. براي روشن كردن شمعك، شستي استوانه­اي مشكي را به داخل فشار داده تا علامت جرقهواقع بر روي آن مقابل علامت شیار در روي بدنه شير قرارگيرد و دكمه را داخل نگه داشته تا گاز شمعك جريان پيدا كند و با فشار دادن كليد جرقه زن، جرقه زده مي شود تا شمعك روشن شود. بعد از مدت 30 تا 60 ثانيه شستي استوانه­اي مشكي را رها نماييد و در صورت خاموش شدن، اين عمل را دوباره تكرار نماييد تا شمعك روشن وشعله آن دائم باقي بماند. (شكل1)

براي روشن كردن مشعل، شستي استوانه­اي مشكي را به داخل فشار دهيد و در خلاف عقربه­هاي ساعت بچرخانيد تا علامت  شعلهواقع بر روي كليد مقابل علامت شیار واقع در بدنه شير قرار گيرد تا مشعل روشن شود. (شكل 2)

تنظيم فشار گاز شمعك:  براي كم كردن فشار گاز شمعك پيچ ( V ) را در جهت عقربه ساعت بچرخانيد. براي زياد كردن فشار گاز و ازدياد شعله شمعك پيچ ( V ) را در جهت عكس عقربه ساعت بپيچانيد. (شكل 3)



روشن کردن پکیج های زمینی گازی و گازوئیلی مدل SGM100,SGM50,SGM70

هنگامیکه از مشعل های گازی بدون صدای آلزان برای این دستگاه ها استفاده می شود، بمنظور روشن کردن پکیج ابتدا می بایست سیم های فاز و نول مشعل را به فاز آکوستات و نول، متصل نمود و سپس شمعک و مشعل را همانند آنچه در بخش 1- 2- 3 توضیح داده شد، روشن نمود.

برای نصب مشعل های گازوئیلی و یا مشعل های فن دار گازی کافیست سیم های فاز آکوستات و نول را به فاز و نول مشعل متصل نمود.

براي خاموش كردن كافيست شستي استوانه اي مشكي را بچرخانيد تا علامت دايره مشکی مقابل علامت واقع در بدنه شير قرار گيرد. كليد برق اصلي تابلو را در حالت خاموش قرار داده و دوشاخه برق پكيج را از پريز جدا كنيد و شير گاز را ببنديد.

 استفاده از پكيج در تابستان

•    در تابستان فقط آب گرم بهداشتي مورد نياز است بنابراين نيازي به كاركرد پمپ نيست و كليد آن را در حالت خاموش قرار دهيد. و فقط هفته ای 2 بار به مدت 30 ثانیه روشن و سپس خاموش کنید تا از گریپاژ آن جلوگیری به عمل آید.
•    با تنظيم درجه آكوستات بين 60 تا 70 درجه سانتيگراد مي توان آب گرم مورد نياز را تامين نمود (در هنگام حمام كردن و جهت تامین آب گرم بیشتر درجه بين 80-70 درجه سانتيگراد باشد).

استفاده از پكيج در زمستان

•    در زمستان كه آب گرم مصرفي و سيستم گرمايشي (رادياتور، فن كوئل و....) هر دو با هم مورد احتياج است، كليد پمپ را در حالت روشن قرار دهيد.
•    درصورت روشن بودن پمپ، از بستن همزمان تمامي شير هاي رادياتور ها خودداري كنيد.
•    در زمستان بهتر است درجه آكوستات بين 70 تا 75 درجه سانتيگراد قرار گيرد.
•    درصورت عدم استفاده از پكيج و رادياتورها در زمستان (درصورت مجاورت دستگاه با هوای زیر صفر)، جهت جلوگيري از تركيدن رادياتور ها و مخزن پكيج، آب داخل دستگاه حتما به طور كامل تخليه شود.

در پکیج های آلزان آب گرم مصرفی و شوفاژ بطور همزمان تولید می شود لذا در مواقع استحمام و به منظور فراهم آمدن آب گرم بیشتر می توان کلید پمپ را موقتا" و تا اتمام استحمام خاموش کرد. و برای صرفه جویی در آب و داشتن آب گرم کافی باید شیر آب گرم حمام را به مقدار کم باز نمود و یا در هنگام داشتن آب گرم با درجه بالا با مخلوط کردن آب سرد و گرم می توان آب گرم مورد نیاز را تامین نمود. پکیج ها بصورت لحظه ای آب مصرفی تولید می کنند و بالا بودن دبی آب سرد ورودی موجب سرد شدن آب خروجی می شود

اطلاعات فني دستگاه

مدار هيدروليك

مدار هيدروليك موجود درپكيج شامل دو قسمت مي باشد:
1- مدار باز آب گرم بهداشتي (آب سرد شهر وارد كوئل دستگاه شده و پس از گرم شدن، به لوله آب گرم واحد مسكوني متصل مي شود).
2- مدار بسته آب گرم شوفاژ (که به لوله هاي رفت و برگشت سيستم شوفاژ متصل مي باشد، براي گرم كردن رادياتور، فن كوئل، سيستم گرمايش از كف و.. .بكار مي رود و مرتب بوسیله پمپ سیرکولاتور در حال گردش است).
شير پركن
شيري است كه در مسير ورودي آب سرد (شهري) و در داخل پكيج قرار دارد.
 در هنگام راه اندازي و پركردن سيستم از آب، وقتيكه فشار به 1 بار رسيد، مي بايست آن را ببنديم.
هنگاميكه پكيج روشن مي شود در اثر ازدياد حجم آب، فشارآب مقداري بيشترمي شود. به طوركلي تا زماني كه پكيج روشن است فشارسنج می بایست بین 1 تا 5/1 بار را نشان دهد. اگر فشار كمتر از 1 بار بود بايد توسط شير پركن آنرا به 1 بار برسانيم و هنگاميكه فشار از 5/1 بار بيشتر گرديد، آب اضافي بايد از طريق رادياتور تخليه شود. (هواگیری)
می بایست جهت کنترل فشار مانومتر و جلوگیری از بی آب ماندن پکیج، آموزش لازم و عملی به مشتری داد.


مبدل حرارتي


در پكيج هاي آلزان، منبع كوئلي دستگاه به عنوان مبدل حرارتي ، وظيفه گرم كردن آب بهداشتي و آب سیستم گرمايشي را به عهده دارد. بطوريكه شعله بصورت مستقيم پس از برخورد با محفظه احتراق منبع، آب داخل آن را گرم كرده و اين آب (آب داغ گرمايشي)، كوئل هاي مسي را كه در آن آب بهداشتي جريان دارد، گرم مي كند. در پکیج آلزان چون شعله بطورمستقيم به كوئل هاي آب گرم مصرفي برخورد ندارد كمتر رسوب گرفته و عمر آن زياد مي شود.
منبع كوئلي اصلي پكيج هاي آلزان از 15 كيلوگرم مس ساخته شده (در ساير پكيج ها در حدود 4كيلوگرم مس مصرف شده) كه باعث بالارفتن بازده حرارتي و كم شدن مصرف سوخت مي شود. سطح مقطع و طول بيشتر اين مبدل نسبت به سايرپكيج ها باعث بالارفتن حجم ذخيره آب آن شده و هنگام قطع برق و از كار افتادن مشعل، مقداري آب گرم خواهيم داشت كه براي خروج از حمام كافيست. همچنين عمل رسوب زدايي در اين مبدل ها نسبت به مبدل هاي صفحه اي آسان تر است.

مبدل حرارتی در مدل های SGM40 - SGM45 - SGM50 - SGM70 -SGM100

مبدل حرارتی در پکیج های مدل فوق از نوع فولادی با راندمان بالا بوده و کوئل آب گرم بهداشتی بوسیله پیچ به مخزن متصل است بطوریکه کوئل دستگاه قابل تعویض است.

رسوب زدایی از مبدل حرارتی

 دو شیلنگ به طول تقریبی 5/1 متر انتخاب کرده یکی را به ورودی کوئل (آب سرد شهری) و دیگری را به خروجی کوئل (آب گرم بهداشتی) متصل نموده یکی از آنها را به دستگاه اسید شوی وصل کرده و دیگری را داخل یک ظرف مثلا گالن پلاستیکی 20 لیتری قرار می دهیم. در داخل دستگاه اسید شوی ابتدا آب معمولی ریخته و مدار کوئل را شستشو می دهیم. سپس با جوهر نمک یا اسید کلریدریک رقیق شده این کار را انجام می دهیم و در نهایت عمل شستشو را بوسیله اسید غلیظ انجام می دهیم.
در هنگام رسوب زدایی بکار بردن نکات ایمنی زیر لازم می باشد:
•    استفاده از تجهیزات ضد اسید مانند روپوش، ماسک و عینک.
•    به علت تولید گاز، بهتر است این فرایند در فضای باز انجام گیرد و یا درب و پنجره ها باز شود.
•    پوشاندن روی کابینت ها.
•    رسوب زدایی حتما باید توسط نمایندگان مجاز و متخصص صورت پذیرد.
شير اطمينان
وظيفه شير اطمينان جلوگيري از بالا رفتن فشار آب در سيستم مي باشد. زيرا اگر فشار سيستم بيش از حد بالا رود موجب تركيدن لوله ها و سيستم مي شود. اين شير در برابر فشار حساس مي باشد و هرگاه فشار داخل سيستم به 3 بار برسد، باز مي شود و مقداري از آب مدار گرمايش را تخليه مي كند تا فشار به زير 3 بار كاهش يابد. شير اطمينان به منبع كوئلي اصلي دستگاه متصل و در مدار شوفاژ قرار دارد.
شير تخليه
شير تخليه فقط در مدل های زمینی موجود است. در پايين ترين نقطه دستگاه نصب مي شود و بمنظور تخليه آب سيستم مورد استفاده قرار مي گيرد.
هواگير اتوماتيك
در بالاترين نقطه دستگاه شير هواگيري اتوماتيك قرار دارد كه وظيفه آن خارج كردن هواي موجود در سيستم گرمايش بطور خودكار مي باشد.
وجود هوا در سيستم مدار گرمايش باعث مي شود:
•    در عملكرد پمپ و گردش آب مدار شوفاژ اختلال ايجاد شود.
•    ضريب انتقال حرارت كاهش و در نتيجه راندمان كاهش مي يابد.
•    باعث خورندگي مخزن اصلي مي شود.
پمپ
گردش آب شوفاژ در رادیاتورها توسط پمپ انجام مي شود. در پكيج هاي آلزان از پمپ DAB ساخت ايتاليا و یا GRUNDFOS استفاده مي شود كه داراي 3 سرعت مي باشند و در کارخانه روی سرعت بالا تنظیم می گردد. این پمپ ها بسیار قوی و مقاوم بوده و قادر به گردش آب در رادیاتورها خواهند بود اما درصورت استفاده از فن کوئل یا هواساز با افت فشار بالا، جهت بررسی قابلیت پمپ با متخصصین شرکت تماس حاصل فرمایید. شایان ذکر است که براي تامين آب گرم بهداشتي به مقدار زياد (مثلا درصورت استفاده طولاني از حمام) پمپ بايد بصورت موقتی خاموش شود.
 نمودار دبی - هد پمپ DAB  مدل  VA 55/130 بصورت زیر می باشد:
رفع گیریپاژ پمپ
در لحظه راه اندازي اوليه پكيج يا در هنگاميكه به مدت طولاني پمپ خاموش بوده، بعلت ناخالصی و مواد موجود در آب ممكن است محور پمپ گيريپاژ و حركت آن متوقف شود. بنابراين لازم است پيچ موجود در جلوي پمپ را باز كرده و با پيچ گوشتي محور پمپ را چند دور در جهت فلش( به سمت چپ) به حركت درآوريم. اين كار باعث مي شود تا محور پمپ خلاص شود و براحتي به گردش درآيد.
منبع انبساط
وظيفه منبع انبساط خنثي كردن افزايش حجم آب است كه بر اثر افزایش حرارت آن بوجود مي آيد. همچنین تغییرات فشار آب سیستم را تحت کنترل قرار می دهد.
منبع انبساط پكيج شامل دو صفحه مي باشد كه در قسمت وسط آن يك ديافراگم لاستيكي وجود دارد. در يك طرف صفحه ديافراگمي، هوا و در طرف ديگر آب مدار گرمايشي قرار مي گيرد. درموقع تنظيم فشارهواي منبع، سيستم بايد خاموش و آبي در سيستم وجود نداشته باشد. فشار هوا در قسمت ديافراگم هوا 5/0 بار است. پس از روشن شدن دستگاه در اثر افزایش درجه حرارت آب، فشار آب درون سيستم بالا می رود، آب مدار گرمايشي به صفحه ديافراگمي فشار وارد مي كند و تراکم و حجم طرف ديگر ديافراگم كمتر مي شود و اجازه افزايش حجم را به سيستم مي دهد. اين عمل از رسیدن آسيب (تركيدن) لوله ها جلوگيري به عمل مي آورد. هنگاميكه فشار سيستم مرتب و بطور تکراری افت می کند، سيستم داراي يك نشتي است، در صورت عدم توجه آب دستگاه تمام شده و باعث سوختن منبع دستگاه خواهد شد که بايد در اين هنگام اقدام فوري بعمل آورد.
منبع انبساط پكيج های آلزان معمولا در ظرفيت هاي 8-6 ليتري ساخته مي شود.
 سيستم سوخت رساني
فشار گاز مورد نياز براي راه اندازي پكيج 18 میلی بار و حداکثر تا 20 ميلي بار مي باشد.
نصب فيلتر گاز روي لوله ورودي گاز به منظور جلوگيري از ورود ذرات خارجي  الزامي است.
در مواقعي كه لوله كشي گاز شهري موجود نيست و بخواهيم از گاز مايع استفاده كنيم، مي بايست از رگلاتور (شيرفشارشكن) 2كيلوگرم بر ساعت استفاده شود و از انژكتور هايي با قطر سوراخ  5/0 و 7/0 ميليمتر استفاده شود و بيشتر از آن نباشد. استفاده از گاز مایع باید با احتیاط و توسط متخصصین این رشته صورت گیرد. فشار گاز مایع 37 میلیمتر ستون آب می باشد. در صورت استفاده از سیلندرهای گاز کوچک دبی گاز در حین مصرف کاهش می یابد و سبب اختلال در حرارت می-شود. بطور کلی نکات بسیار زیادی در خصوص استفاده از گاز مایع می بایست مورد توجه قرار گیرد که در این مورد حتما با مهندسین شرکت مشورت نمایید و در صورت عدم رعایت آن دستگاه از گارانتی خارج خواهد شد.
سيستم سوخت رساني شامل لوله ورودي گاز رساني، شير گاز، فيلتر گاز، شير برقي كنترل گاز، مجموعه پيلوت و مجموعه مشعل مي باشد.

شير برقي كنترل گاز
شير برقي كنترل گاز در پكيج هاي آلزان، مجهز به ترموكوپل بوده و مدل آن SIT820NOVA(ساخت ایتالیا) است و بدليل حساسيت، سادگي و عملكرد سريع نياز به نگهداري خاصي نداشته و داراي طول عمر بسيار بالا مي باشد.
این شیر دارای دو مسیر خروجی گاز متفاوت یکی برای پیلوت و دیگری جهت شعله اصلی می باشد. مسیر گاز پیلوت توسط مگنت و بوسیله برق تولیدی ترموکوپل باز می شود و مسیر گاز شعله اصلی با جریان برق شهر و توسط آکوستات دستگاه قطع و وصل می گردد.
ترموكوپل
در ساخت ترموكوپل براي بدست آوردن برق كافي از دو فلز متفاوت مخصوص استفاده مي كنند. انتهاي ترموکوپل به مگنتي متصل است. برق توليدي، باعث ميدان مغناطيسي در مگنت شده و هسته مگنت را هميشه به حالت جذب (بطرف داخل مگنت) نگه مي دارد. در طرفي از هسته مگنت که آزاد است واشر ظريفي نصب شده است. در صورتي که به هر دليل شعله خاموش يا قطع گردد جريان برق ترموالکتريک ايجاد شده توسط ترموکوپل قطع شده، مگنت خاصيت مغناطيسي خود را از دست داده و فنري که پشت هسته مگنت قرار دارد آن را به بيرون رانده و واشر آن مسير اصلي گاز را مي بندد. به همين دليل است که در هنگام روشن کردن وسايل گاز سوز ترموکوپل دار حدود 30 ثانيه بايد دکمه آن را نگه داشت تا ترموکوپل گرم و برق توليدي، هسته (سوپاپ) مگنت را در حالت جذب نگه دارد و مسير گاز، باز باقي بماند.
ترموکوپل وسيله اي بسيار ضروري از نظر ايمني وسايل گاز سوز مي باشد زيرا در صورتي که مثلا" گاز شبکه قطع شود و مجددا" برگشت داشته باشد، مسير گاز در داخل شير كنترل گاز بعلت رها شدن مگنت بسته مي شود و از خروج گاز و خطر آتش سوزي و انفجار جلوگيري مي کند.


آزمايش سالم بودن ترموکوپل و مگنت
 ترموکوپل را مي توان به همراه يک مگنت سالم تست نمود با توجه به شکل اگر انتهاي ترموکوپل را به مگنت متصل نموده و سر ترموکوپل را حرارت دهيم و هسته مگنت را با انگشت به داخل فشار دهيم و حدود 20 تا 30 ثانيه نگه داريم. اگر پس از رها کردن، هسته به جاي اول خود برنگشته و در حال جذب بماند ترموکوپل سالم، و در غير اين صورت معيوب است.
تذکر مهم- با توجه به شکل بالا چون يک سر سيم مگنت به بدنه آن متصل است و همينطور بدنه بيروني ترموکوپل يکي از سيم هاي هادي جريان محسوب مي شود، لذا كافيست مهره ترموكوپل به مگنت کمی محكم بسته شود تا آزمايش فوق درست بوده و جواب دهد. در اثر خیلی محکم بستن ممکن است جریان برق تولید شده توسط ترموکوپل اتصالی پیدا کند.
نصب ترموکوپل : سر ترموکوپل باید در شعله پیلوت قرار گیرد. قرار دادن سر ترموکوپل در شعله اصلی مشعل بدلیل اینکه در معرض حرارت بالا قرار خواهد گرفت سبب پایین آمدن عمر ترموکوپل می شود.

مجموعه پيلوت
پيلوت وظيفه روشن نمودن مشعل اصلي را بر عهده دارد. و درصورت خاموش شدن شعله شمعك بهر دليلي، نوك ترموكوپل سرد و جريان برق ترموكوپل قطع و مسير گاز در شير كنترل گاز قطع مي شود و سيستم ايمني برقرار مي گردد.
در بدنه شير كنترل گاز، خروجي براي گاز رساندن به پيلوت وجود دارد. كه بوسيله لوله پيلوت و مهره پيلوت شمعك را به بدنه شير كنترل گاز متصل مي نمايد. در سمت ديگر لوله پيلوت، انژكتور پيلوت قراردارد كه ميزان عبور گاز، براي روشن شدن پيلوت توسط سوراخ موجود در وسط آن كنترل مي گردد. پس از انژكتور، ساقه پيلوت قرار دارد كه روي آن دو سوراخ جهت تنظيم هواي مورد نياز با گاز تعبيه شده است. روي ساقه پيلوت، كلاهك پيلوت قرار دارد كه داراي سه منفذ است. يكي از اين منافذ مقابل جرقه زن قرار دارد كه با جرقه زدن، گاز خروجي از اين منفذ مشتعل شده و باعث روشن شدن گاز خروجي از منافذ ديگر مي شود. كه يكي از آنها شعله خروجي از خود را به سمت ترموكوپل و ديگري به سمت مشعل اصلي، هدايت مي كند.
مجموعه مشعل
مشعل وسيله اي است كه در زير محفظه احتراق پكيج نصب مي شود و با مخلوط كردن گاز و هوا، يك اشتعال کامل را براي گرم كردن آب (داخل مبدل) بوجود مي آورد. مشعل شامل تعدادي پره مي باشد كه با فاصله معين از يكديگر قرار مي گيرند. جريان گاز وارد كلكتور تقسيم گاز (مانيفولد) مي شود و از آنجا توسط انژكتور وارد لوله ونتوري پره مشعل مي شود و در حين ورود به آن با هوا مخلوط مي شود كه به آن هواي اوليه گويند. گاز و هوا پس از مخلوط شدن به سر مشعل مي رسد و آنگاه توسط شعله پيلوت مشتعل مي گردد و با كمك هواي ثانويه كه به داخل محفظه احتراق مكيده مي شود، عمل احتراق بصورت كامل انجام مي پذيرد.
براي داشتن احتراق كامل ، 1 متر مكعب گاز نياز به 10 متر مكعب هوا دارد.

 پکیج های مدل SGM50 و SGM70  و SGM100 هم با سوخت گاز و هم با سوخت گازوئیل کار می کنند. که با توجه به نوع سوخت در این پکیج ها از مشعل گازی یا گازوئیلی جداگانه ای که به پکیج متصل می شود، استفاده می گردد
 كلاهك مخروطي بالاي دستگاه
وسيله اي است براي جمع كردن دود حاصل از احتراق كه از لوله هاي مسي خارج مي شود و هدايت آن به لوله دودكش و با فاصله اي كه با منبع آب گرم دارد نقش سه راهي دمپردار و تعديل مكش را نیز به عهده دارد. همچنين از اتلاف حرارتي جلوگيري مي كند.
دودكش
وسيله اي است كه جهت تخليه گاز هاي حاصل از احتراق از آن استفاده مي شود.
اگر دودكش مناسب نباشد يا قطر لوله آن كم باشد و يا در مسير آن گرفتگي وجود داشته باشد و یا دارای مسیر طولانی افقی و یا شیب منفی باشد، گاز هاي حاصل از احتراق نمي توانند به خوبي از دودكش عبور كنند و درنتيجه دود به پكيج باز مي گردد و اثرات منفي و خطرات زیر را به همراه خواهد داشت :
1- دود هاي سمي حاصل از احتراق به محلي كه پكيج در آن قرار دارد وارد شده كه بسيار خطرناك بوده و باعث ضعف، گيجي و درنهايت خفگي خواهد شد.
2- عدم مكش كافي دودكش باعث مي شود اكسيژن كافي جهت احتراق كامل فراهم نشود درنتيجه راندمان حرارتي دستگاه پايين آمده و دستگاه آب گرم دلخواه را نمي دهد و مقدار مصرف گاز را زیاد می نماید.
3- عدم مكش كافي دودكش باعث بالا رفتن حرارت بدنه و قسمت هاي داخلي پكيج مي شود كه اين مساله منجر به خراب شدن سريع دستگاه و قطعات آن خواهد شد مخصوصا آسيب شديدي به مجموعه تابلو برق وارد مي سازد.
شرايط مناسب دودكش
•    قطر دودكش نصب شده به پكيج به هيچ عنوان نبايد از قطر خروجي كلاهك مخروطي بالاي دستگاه كوچكتر باشد و حداقل قطر دودكش بايد 15 سانتيمتر باشد.
•    ارتفاع دودكش از محل نصب دستگاه تا كلاهك حداقل بايد 4 متر باشد.
•    نصب كلاهك H در خروجي دودكش ضروري مي باشد. جهت نصب كلاهك H در روي دودكش بايد در امتداد جريان باد غالب باشد تا باد داخل آن نپیچد.
•    كلاهك دودكش بايد حداقل 80 - 70 سانتيمتر بالاتر از کف پشت بام و اطراف آن باز باشد و در مجاورت هيچگونه مانع و ديواري واقع نشده باشد.
•    دودكش به هيچ عنوان نبايد تغيير مقطع داشته باشد. كوچك شدن قطر دودكش حتي در يك نقطه باعث كم شدن مكش آن مي شود.
•    جهت جلوگيري از تشكيل قطرات و همچنين سرد شدن دود كه باعث كند شدن خروج دود و يا توقف آن مي شود، جدار خارجي دودكش را عايق بندي نمائيد.
•    دودكش بايد ثابت و محكم باشد و در برابر باد، بخار آب و عوامل مكانيكي ديگر مقاوم باشد.
•    دودكش از نظر تميز بودن و گرفتگي مسير بايد هميشه كنترل شود.
•    به طوركلي مسير مستقيم و عمودي بهترين روش براي تخليه محصولات احتراق مي باشد و دودكش نبايد در مسير خود حالت افقي داشته باشد. ولي در مواردي كه مشكلات اجرايي وجود داشته باشد و نياز به تغيير جهت مسير دود باشد، بهتر است از زانويي 45 درجه و حداقل پس از 30 سانتيمتر لوله عمودي (خروجي از پكيج)، انجام گيرد. و قسمت افقي داراي كمترين طول ممكن باشد.

•    عملکرد خوب دودکش قبل از راه اندازی باید کنترل شود، براي كنترل آن، با سوزاندن يك روزنامه در ورودي دودكش، مي توان مكش آن را بطور تقریبی تست نمود. چنانچه شعله آتش روزنامه و ذرات سوخته شده، به سرعت داخل دودكش شود، مكش دودكش قابل قبول است. همچنین درب جلوی پکیج نباید آنقدر داغ شود که دست را بسوزاند.
پکیج های فن دار
هنگاميكه دودكش مناسبي براي دستگاه وجود نداشته باشد، پكيج هاي فن دار آلزان پيشنهاد مي شود. که در اینصورت نیز احتیاج به دودکش جهت تخلیه گازهای حاصل از احتراق می باشد.
فن در بالاي محفظه احتراق قرار دارد و وظيفه آن خروج اجباري محصولات احتراق به سمت بيرون و همچنين مكش هواي مورد نياز به داخل محفظه احتراق مي باشد.
در پكيج هاي آلزان براي دستگاه هاي تا ظرفيت حرارتي 35000 کیلوکالری در ساعت، از فن 33 وات و براي ظرفيت هاي بالاتر از فن 52 وات استفاده مي شود.
بین فن و پرشرسوئیچ یک شیلنگ رابطی وجود دارد. در اثر جریان عبور هوا اختلاف فشار ایجاد شده و پلاتین موجود در پرشر سوئیچ را در حالت وصل جریان الکتریکی قرار می دهد. در اثر از كار افتادن فن يا گرفتگي مسير دودكش، پلاتین مسير برق به مشعل را قطع مي كند و شعله اصلي تشكيل نمي شود.
 سيستم برق و سيم كشي
قسمت هاي تشكيل دهنده تابلوي فرمان برقي دستگاه عبارت اند از:
ترمومتر مانومتر، كليد برق اصلي، شستي جرقه زن، فيوز، كليد پمپ، چراغ پمپ، چراغ مشعل و آكوستات.

ترمومتر: دماي آب موجود در منبع پكيج را نشان مي دهد. درجه بندي آن از 0 تا 120 درجه سانتيگراد مي باشد.
مانومتر: فشار آب منبع پكيج را نشان مي دهد. درجه بندي آن از 0 تا 4 بار مي باشد.
آكوستات: در واقع ترموستات اصلي دستگاه است كه در دمايي كه كاربر براي آن تعيين مي كند، عمل كرده فرمان قطع برق مشعل را مي دهد و از 30 تا 90 درجه سانتیگراد مدرج است.
ترموستات حد : درصورت عمل نكردن آکوستات دستگاه و رسیدن دمای آب منبع به حدود 100 درجه سانتیگراد، ترموستات حد عمل كرده و دستگاه را خاموش مي كند. در این صورت می بایست عملکرد آکوستات روی درجه های مختلف بررسی شود. برای روشن شدن مجدد دستگاه باید آنرا خاموش و روشن کرد.
سيم كشي برق تابلو
دیاگرام و مدارهای برقی مطابق شکل زیر است که کنترل انشعابات آن با توجه به شکل قابل بررسی و عیب یابی می باشد.

1-3-4 اتصال برق در پکیج های زمینی گازی و گازوئیلی مدلSGM50,SGM70 , SGM100
 به منظور استفاده از مشعل هاي گازوئيلي يك سيم دو رشته اي (سفيدرنگ) داراي فاز و نول وجود دارد كه به آساني به مشعل گازوئيلي و يا گازي فن دار متصل مي شود كه فاز مربوطه از آكوستات پكيج فرمان قطع و وصل مي گيرد. اما درصورت استفاده از مشعل گازي آلزان يك كابل دو رشته اي (سياه رنگ) شامل يك رشته سيم فاز مستقيم جهت تغذيه جرقه زن مشعل گازي آلزان و ديگري سيم اتصال به زمين (ارت) نيز موجود مي باشد كه نحوه اتصال سيم و كابل دو رشته ذكرشده به ترمينال برق مشعل مطابق شكل  صورت مي گيرد و بديهي است اين كابل دو رشته (سياه رنگ) جهت استفاده از مشعل گازوئيلي و يا گازي فن دار كاربردي ندارد.

5- تعمير و نگهداري
1-5- نكات مربوط به كنترل و نگهداري دستگاه
•    هم در تابستان و هم در زمستان فشار آب كنترل شود كه پايين تر از 1 بار نيايد و پکیج بدون آب نماند. درصورت پايين آمدن، با بازكردن شير پركن آنرا به 1 بار مي رسانيم.
•    كنترل حرارت بدنه پكيج (مخصوصا در تابستان). درصورت مشاهده حرارت غيرعادي، مراتب را به متخصصين شركت اطلاع دهيد.
•    در تابستان پمپ را هفته اي دو بار به مدت 30 ثانيه روشن نماييد تا از گريپاژ آن جلوگيري به عمل آيد.
•    كلاهك H دودكش در پشت بام كنترل شود.
•    هيچ نشتي آب در سيستم لوله كشي، رادياتور ها و پكيج وجود نداشته باشد.
•    به محض كم شدن مقدار دبي (آبدهي) آب گرم بهداشتی نسبت به آب سرد، مراتب را به متخصصين شركت اطلاع دهيد.
•    از قرار دادن هرگونه وسايل گازسوز در زير پكيج جدا خودداري نماييد.
•    از قرار دادن فن های قوی مانند کولر و انواع هواکش در مجاورت دستگاه پکیج خودداری نمائید. زیرا این فن ها در مکش دودکش اخلال ایجاد می کنند و باعث می شوند گازهای (حاصل از احتراق) خروجی از پکیج بصورت طبیعی از طریق دودکش تخلیه نشوند و در نتیجه به فضای داخلی خانه کشیده شوند.

•    درصورت مشاهده هرگونه اشكال فني قبل از هر كاري حتما با متخصصين شركت مشورت نماييد.
